DIY迷你變頻分體式水冷

jacky66

所以如果唔係好似我咁玩l反轉傳統玩特製，成本同時間都好高

jacky66

fishfishfish 發表於 2016-9-28 20:22
咁玩法仲貴過一件玩成分體

如果中意DIY玩實驗樂趣肯花時間冇妨，每做一個實驗，亦要預左會失敗，有哂心理準備才好去試。
我今次慳慳地用邊爐氣焊錫都ok。
如真係等用就最好揾人裝機搞掂。


補充內容 (2016-9-28 23:58):
都要再補充一次，火焊係一個好危險既工序，新手唔好亂試，工序有錯除時火觸爆炸，切記

jacky66

之前見到唔少c兄用致冷片diy水冷，但效能只能應付微缸宜秏電高。今次我用160w約1/4匹機頭推100L以下小缸，理論上應比致冷片效能高。但一定要落左缸再tune機tune電流才完成tune機程序。
要趕工裝機殼埋位，唔係就要等出年

jacky66

講講個機頭，行3線無刷摩打，理論上應比傳統單相ac 220v耐用，一般220v機頭其實都好耐用，單講機頭行10-20年都未必會壞，原理就係整組摩打泵頭長期浸在潤滑油(又稱冷凍油)
在無水氣情況下運作，所以抽真空就係要將系統內含水空氣抽出，若系統內有水氣便令機件生縮短壓縮機壽命。

補充內容 (2016-10-1 18:02):
而無刷又比傳統有刷有較強操控性，免郤炭刷經日久磨蝕損耗，最常見係遥控摸型既飛機，車，船。配合強勁discharge鋰電更可載人漂浮於半空。

補充內容 (2016-10-1 18:19):
控制電路板等於無段電子變速，電壓雖24v𣎴太高，但電流量可高達10A，接線唔可少於2.5 sq.cm，否則高電流會燒斷電線。

補充內容 (2016-10-2 02:36):
收正：係2.5 sq.mm

jacky66

睇埋個背，無乜秘密。

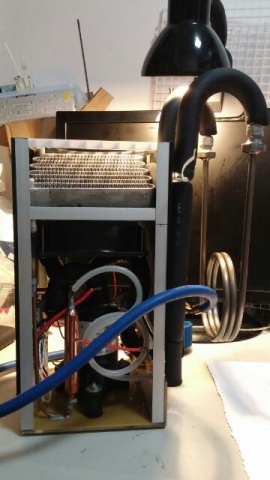

藍色條喉愛來tune機，落缸後再tune機加減雪種。


補充內容 (2016-10-3 22:07):
機內一對冷熱喉全包阻燃保温豬腸。減壓毛細管包氣泵氣喉，大機就裝彭漲閥。幢企果支係dryer。

補充內容 (2016-10-3 22:09):
頭頂換左加強版condenser，真係有料到

jacky66

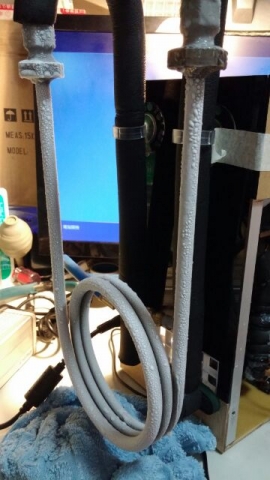

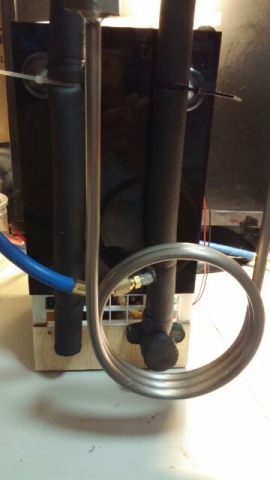

睇埋鈦炮正面，分體接頭都會標冷汗，難包都照包。左邊果條就係管中管，目的就係將所有制冷能量集中在鈦炮上，將效能提升。


補充內容 (2016-10-3 22:58):
鈦炮offset左因為要就魚缸放中位

jacky66

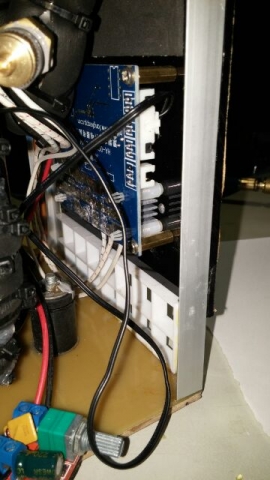

直流驅動電路板，可寫程式控制變頻，應同控led燈差不多，但唔識寫程式，手動變頻加外置温控控温算了吧。下面果粒係pcm風扇控速，風扇噪音太大就要減速了。

jacky66

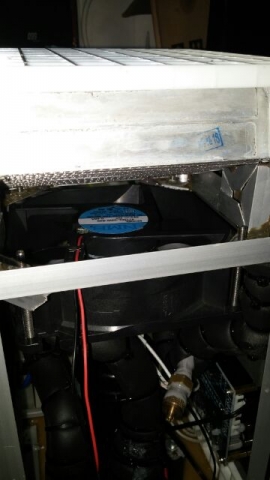

換左把強扇0.46A，配強散熱，背向吹出熱氣。
全機已睇哂，冇乜秘密。



補充內容 (2016-10-3 23:27):
右邊果粒係測高壓喉壓力，用低壓表都未爆表，唔洗用高壓表。

補充內容 (2016-10-10 16:29):
他過把扇，最高電流只有0.36A，大陸野係咁上下，用得到夠風便算了，唔好太信佢地標示既產品數據，太信佢就輸了。

jacky66

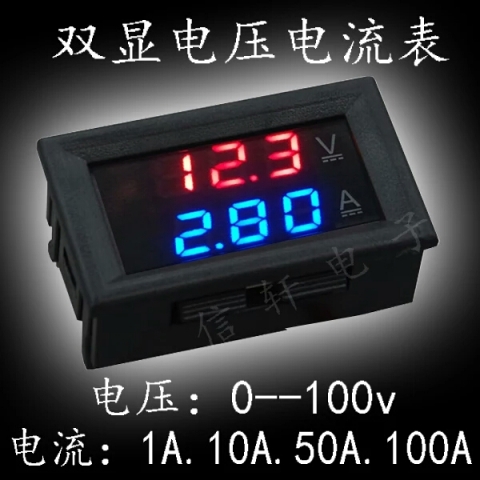

再加2組監察電壓電流比機頭同風扇，監察日常運行。通常燒風扇，風扇一燒，唇亡齒寒，機頭自然不能獨善其身了。


補充內容 (2016-10-10 16:16):
好多都係淘返來，所以又要等幾日：D

補充內容 (2016-10-10 16:18):
唔為意有廣告成份，有版主見到就幫忙删圖

補充內容 (2016-10-10 19:43):
監察風扇有另一主要目的，没有風扇散去機內氣温，機頭過熱有可能燒着其他配件着火，安全措施一定要做足。

補充內容 (2016-10-10 19:46):
雖然機頭有過熱cut電，但安全野另多莫少。

fishfishfish

真唔簡單

jacky66

Tune跟機內置電流表同步


仲有雪玩



補充內容 (2016-10-14 03:46):

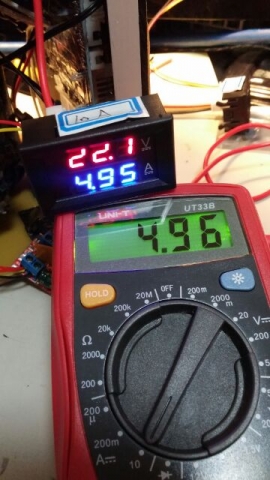

借風扇電壓試表，有壓降，供電實壓24v

jacky66

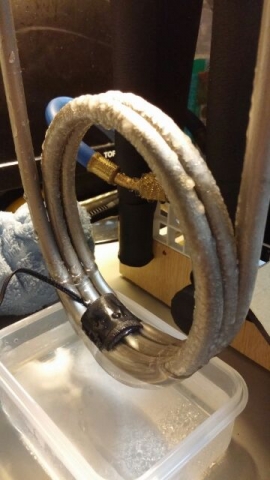

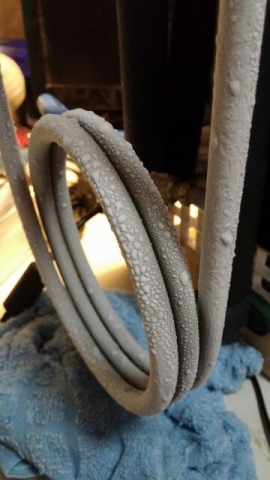

貪得意，影close up其實我都好鐘意雪，幾romantic，玩陣人造雪





補充內容 (2016-10-14 03:49):
一粒粒果d係之前既水珠，再變成雪

isomax

請問成本要多少?

毛乳

利害，感謝師兄無私分享

jacky66

isomax 發表於 2016-10-14 12:10
請問成本要多少?

其實幾乎所有野都係淘返來，機頭幾佰，其他幾十幾十加加埋埋。
今次diy係想design一部水冷可符合以下個人要求;
1. 機體要夠細,比市面現成水冷細，與致冷片機體相若。
2. 改善散熱效能，唔會令室內氣暴升。
3. 慳電，等於冷氣，變頻dc係會比ac較慳電。
4. 噪音控制，主要噪音來自機頭同風扇，變頻可調低速度減低噪音。
5. 可塑性高，因應個人喜好upgrade parts。




補充內容 (2016-10-15 14:57):
6. 想做到分體機效能，不須另加泵頭泵凍水，亦唔想見長長豬腸。

jacky66

小小分享，令大家對自己部水冷都有多點認識


補充內容 (2016-10-14 17:47):
講點冷知識：有d CHing為左美觀會將部水冷放左係櫃底，但散熱會唔流通令制冷效能大大降低。等於冷氣排熱，要有足夠溫差先可造到制冷。在櫃內沒足夠散熱令溫差達標而令制冷效能下降。要有效排熱先可令缸水夠凍，避免浪費電能。

isomax

勁

jacky66

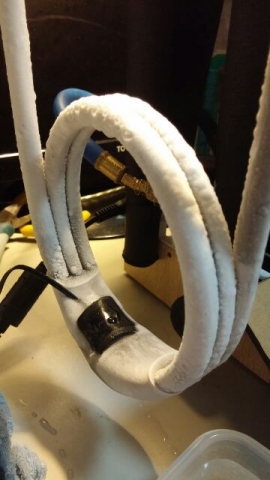

做實驗，試做雪條

jacky66

面板初步完成，上係機頭運行數據，下係風扇。
電流已tune準，下一部tune電壓。
裝好機後再要落缸tune雪種。


補充內容 (2016-10-17 04:22):
風扇個電流係mA

補充內容 (2016-10-17 18:25):
因線長有壓降0.3v，tune高0.3v供電做壓降補償。

jacky66

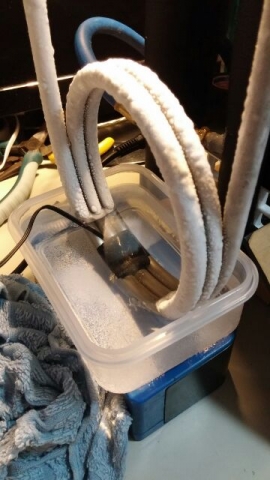

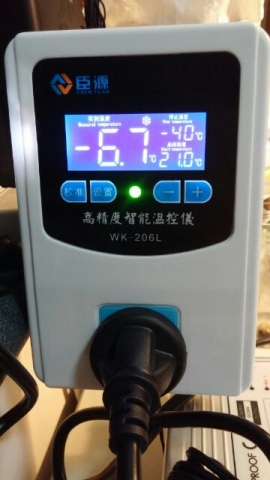

約半小時，雪條已變成。



補充內容 (2016-10-17 04:34):
雪條仔一支

補充內容 (2016-10-17 04:35):
雪條仔一支

補充內容 (2016-10-17 15:48):
成部機最重要就係要確保佢唔漏氣，補漏花得最多時間，等於汽車冷氣，有漏雪種漏油就好煩，人工貴過換新parts
